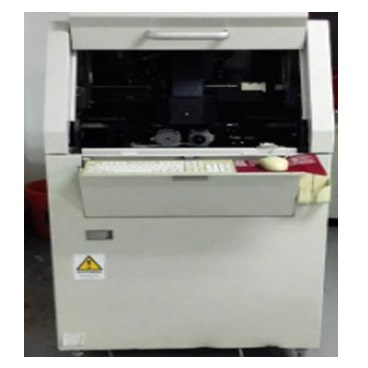

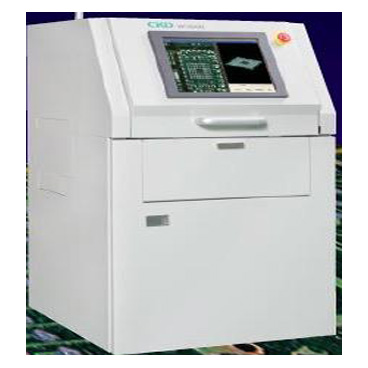

欧姆龙 CKD VP-3000 在线SPI

项目

标准

Measuring Principle 测量方法

彩色相位偏移法

Paste type supported可检测锡膏种类

有铅锡膏、无铅锡膏

Board type supported可检测Board种类

所有颜色的硬性和软性PCB

Camera system相机系统

CCD Camera+Project

Scan resolution扫描解析度

7.5UM(15UM)、10UM(20UM)、12.5UM(25UM)电子切换方式

光源系統照明

RGB三色LED照明

Lateral resolution横向解析度

13UM

Inspect type检测类型

锡膏平均高度、体积、面积、突起、浸润、偏移等

Height resolution高度解析度

1um

Max. paste height可测锡膏高度最大值

400um

Max. paste size可测锡膏最大尺寸

30mm

Min. paste size可测锡膏最小尺寸

20um

Inspect speed检测速度

25mm时0.32S／Fov，12.5m时0.65S/Fov

Load，unload time（Load，unload时间）

4S

Height repeatability高度重复性

3δ

Area repeatability面积重复性

3δ平均3%以内

Volume repeatability体积重复性

3δ平均3%以内

Height accuracy 高度精度

10um

Gage R&R重现性，再现性

3δ

Max. board size可检测最大PCB板尺寸

460x510mm

Min. board size 可检测最小PCB板尺寸

50x50mm

Max board warp 最大PCB板翘曲尺寸

±5.0mm

Board thichness可检测Board厚度

0.3--5.0mm

Underside clearance下策间隙

30mm

Dimension（W*D*H）尺寸

904（W）*1080(D)*1450(H)

Weight  重量

560KG

Conveyor speed range轨道速度范围

50mm--460mm

Conveyor height传输轨道高度

880--920mm

Flow direction进出PCB板流向

左→右、右→左（可以选择）

Conveyor reference side

前轨固定或后轨固定（可以选择）
