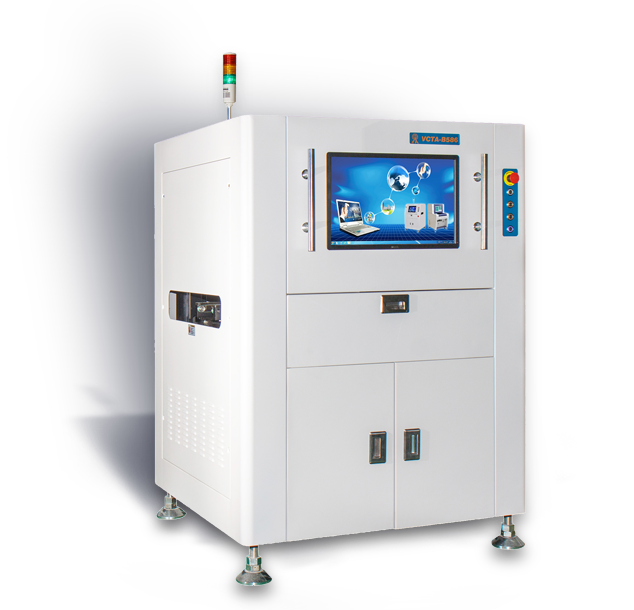

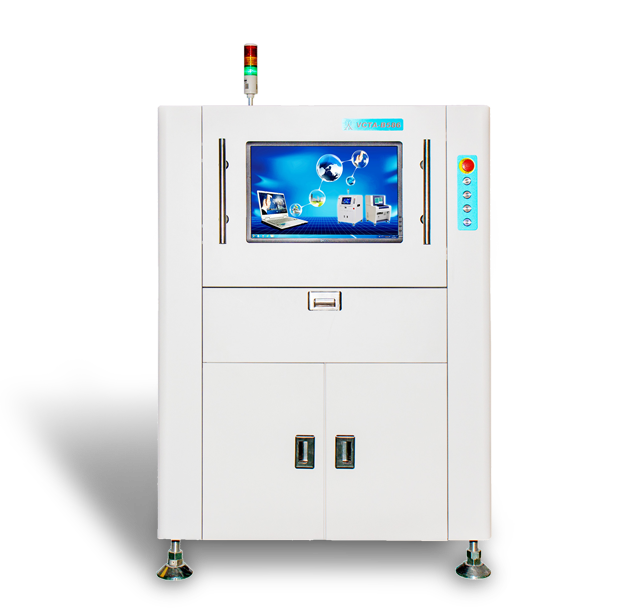

类别 |
项目 |
规格参数 |
|
视觉识别系统 |
判别方法 |
结合权值成像数据差异分析技术、彩色图像对比、颜色提取分析技术、相似性、二值化,OCR/OCV等多种算法综合应用 |
|
摄像机 |
全数字高速CCD彩色摄像机 分辨率:20微米(另有15,12,10微米可选) |
||
光源 |
环形塔状架构,超亮红绿蓝LED频闪光源 |
||
FOV |
标准FOV:20×20mm,光源最大对应FOV:40*40mm |
||
图像处理速度 |
0201元件 |
<9毫秒 |
|
每画面处理时间 |
<150毫秒 |
||
检测内容 |
锡膏印刷 |
有无、偏斜、少锡多锡、断路、污染 |
|
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 |
||
焊点缺陷 |
锡多、锡少、连锡,铜箔污染等(符合RoHS 无铅焊接检测要求) |
||
可检测最小元件及间距 |
01005 & 0.3mm pitch (15um) |
||
机械系统 |
PCB 传送系统 |
基板固定方式:bottom-up 固定, 顶针功能可校正大板弯曲。自动进出板和自动宽度调整系统,符合SMEMA标准。轨道高度900±20mm |
|
PCB尺寸 |
50×50毫米~400×330毫米 |
||
PCB厚度 |
0.3毫米~3.0毫米 |
||
PCB翘曲度 |
<2毫米(有夹具辅助矫正变形) |
||
零件高度 |
TOP≤25mm,Bottom≤30mm |
||
X、Y平台 |
驱动设备 |
交流伺服电机系统,相机在X/Y方向移动,(PCB固定不动可利于锡膏印刷和贴片之后的检测) |
|
定位精确度 |
<10μm |
||
移动速度 |
500毫米/秒 |
||
软件系统 |
操作系统 |
Microsoft Windows XP professional |
|
识别控制系统 |
特点 |
实时建立标准图像,自动计算数据及误差阀值。权值成像数据差异分析技术,学习OK样品,CAD导入,测试数据统计反馈,标准元件库功能。 |
|
操作 |
图形化编程,所见及所得。中文/英文,繁体/简体 |
||
检查数量 |
10,000COMPONENT/PCBA |
||
联网功能 |
可以和NG终端联网,可在REPAIR STATION 检查,维修PCBA 错误 |
||
控制系统 |
电脑主机 |
工业控制计算机,Intel双核CPU,4G内存,500G硬盘 |
|
显示 |
19英寸液晶宽屏显示器/19inch TFT |
||
其他参数 |
气源 |
4-6 bar |
|
机械外形尺寸(长*宽*高) |
95厘米×100厘米×158厘米 |
||
重量 |
约580公斤 |
||
电源 |
交流220伏特+/-10%,频率50/60Hz,额定功率1000W |
||
使用环境 |
温度10-40℃,湿度 30-80%RH |
