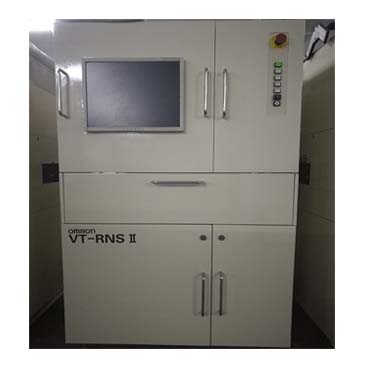

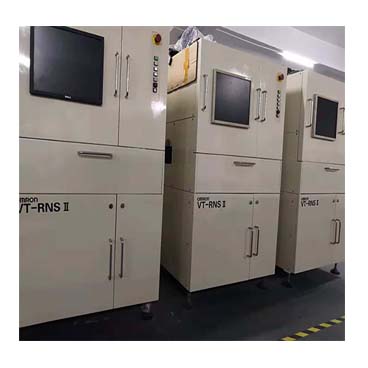

欧姆龙VT-RNSII

欧姆龙AOI VT-RNSⅡ参数

硬件部份

L SIZE

图象信号输入部份

摄像头

3CCD摄像头

照明系列

环状LED（R.G.B)

画像分辨率

10、15、20um

机构部份

传送方式

皮带传送方式

生产线高度

900±15mm

轨道调整

自动调整

基板固定方式

外形固定

电源部份

120V/220V/220V/380V

气压

0.4～0.6Mpa

使用环境温度

10-35℃

使用环境湿度

35-80%RH（无结露）

重量

约850KG

外形尺寸（W*D*H)

920*1365*1600

功能部份：

检查对象基板

种类

锡膏检查

炉前检测

炉后检测

检测尺寸

50×50--510×460 mm

厚度

0.3-3.0mm

上下净高

基板上：20mm(选配40mm)  基板下：50mm

检查项目

漏印、多锡、偏位、少锡、连锡、拉尖

漏印、少件、偏位、反向、错件、短路、异物、浮高

漏印、少件、偏位、反向、错件、短路、异物、浮高

检查个数/基板

40000焊点

10000元件

数据保存

PC硬盘

元件库检查

元件种类、元件组、元件类型

输出检查结果

基板名称、基板ID、元件名称、不良名称、基板概图

标准检查时间

250ms/ 图像（10*10mm角度视野）

通信

以太网、RS-232

基板搬送

双向

基准位置

基板方向、前轨固定或后轨固定（出厂时选择）
