全新SPI设备

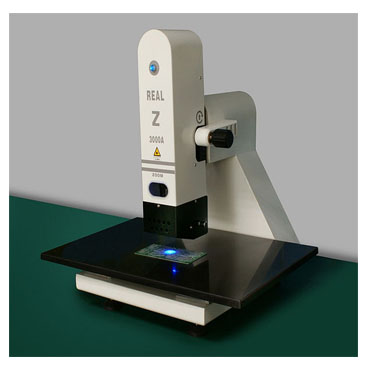

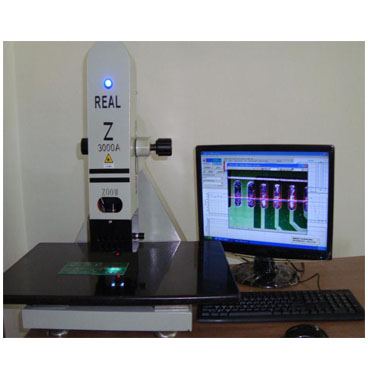

离线2D锡膏厚度测试仪
- 离线
- 2D
- 锡膏厚度测试仪
- 质优价廉
- 产品描述:此款2D锡膏厚度测试仪适合抽取样品检测,价格低,精度高,误判率低。是款性价比非常好的离线SPI。
-
产品功能
• 友好的操作界面,操作简便
• 相对法测量软体,消除了PCB变形引起的误差,可补偿绿油和铜皮厚度对量结果的影响
• 花岗岩平台,耐磨不变形、不易产生静电
• 精密光栅尺作为测量基准,即时校准测量结果
• 方便测量大尺寸PCB
• 设备设计寿命超过10年
• 自动待机保护的激光发生器,寿命延迟数倍
产品特点
• 自带全封闭的精密光栅尺作为测量基准,即时校准测量结果,全闭环反馈,精度高测量
• 不依赖易磨损的丝杆马达等传动系统,精度保持性好,故障率低。
• 使用相对测量法,消除PCB变形的误差,可补偿绿油和铜箔厚度造成的误差。
• 量程大,可直接测量双面板,也可测除锡膏以外的如V-Cut槽深度,元件、BGA锡球高度等。
• 花岗石测量平台,耐磨,不易变形,不产生静电,可测量PCB面积大
• 一体化的坚固底座,刚性好。可调水平的减震脚。
• 大范围无级变倍光学镜头,放大倍率高,适合从大焊盘到0201,01005,0.2mm细间距IC
• BGA,CSP等,灵活性强
• 当把测量激光束对到被测表面,光学镜头自动对焦到被测表面。变倍后焦距自动保持不变。
• 带自动待机保护的激光发生器,寿命延迟数倍。激光亮度调节方便。
• 彩色摄像头,容易识别PCB板上各种特征。可以拍照和录像。可热拔插的USB接口
• 长寿命LED照明,颜色可切换适合各种颜色的PCB板测量。照明亮度调节方便。
• 同时监测分析数条生产线。具有分组管理和一键切换被测产品功能,每条生产线
• 单独统计,每个产品可以有独立的判断标准和选项设置,自动判断合格与否。
• 实时刷新的统计参数和图表,有平均值、标准差、Cpk、不良率、分布图、走势图
• X bar-R控制 图等自动计算功能,灵活设置统计时间段,可自动生成及打印完整的报表
• 可选测量长、宽、角度、比例、边长、面积、覆盖率、体积、重量并可自动判断的功能
• 原始数据可按Excel或文本格式导出。
• 自动存盘功能,突然断电不丢失数据。使用通用电脑,安装无需改动硬件,替换容易。
• 操作和软件界面简单,测量速度快。
产品参数
• 测量原理 :相对法,光栅尺基准
• 分辨率: 0.001 mm
• 绝对精度: ≤0.003%
• 重复精度 :≤0.01%
• 绿油及铜箔误差补偿 :支持
• PCB变形误差消除: 支持
• 量程 :30 mm
• 光学放大倍率 :50 - 360X 连续无级变倍
• 视场 :10 x 7.5 - 1.2 x0.8 mm按需调节
• 最大可容纳:PCB 400 x600 mm
• 最小可测量元件: 0201、01005,0.2mm细间距IC、BGA/CSP
• 照明光源寿命 :≥ 100万小时
• 激光器波长及功率: 60n5m,微功率<5mW
• 激光器寿命: 比没有待机功能的激光器长5 - 10倍
• 视频输出接口: USB
• 视频分辨率 :640 x 480
• 视频总像素: 30万
• 视频类型 :彩色图像
• 多生产线共享 :支持
• SPC统计功能: 不良判断,平均值、标准差、Cpk、不良率、分布图、走势图、X bar-R控制
• 重量与外形: 60kg, W600 x D550 x H650 mm
• 硬件:CPU:Intel P41.4G以上2G以上推荐) 内存:256M以上)端口:1或多
• COM口,2个或以上USB2.0接口显卡:主流品牌,兼Direct9,32M以上显存
