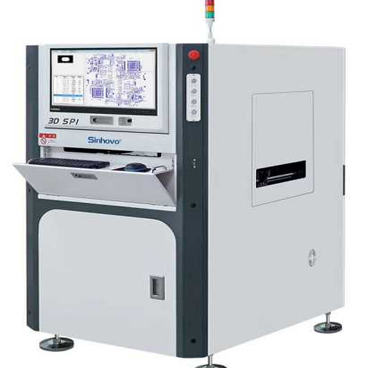

在线式 3D SPI SH系列参数 |
||||||
序号 |
类型 |
项目 |
SINHOVO |
|||
1 |
项目 |
型号 |
SH8650M |
SH8650L |
SH1250L |
SH8650M-II |
2 |
检测内容 |
检测不良类型 |
少锡、拉尖、短路、偏移、形状 |
|||
3 |
标准检查项目 |
面积、高度、体积、位置、短路 |
||||
4 |
锡膏高度检测范围 |
0~500μm |
||||
5 |
最小测量大小 |
180*180μm |
||||
6 |
最小焊盘间距 |
≥100μm |
||||
7 |

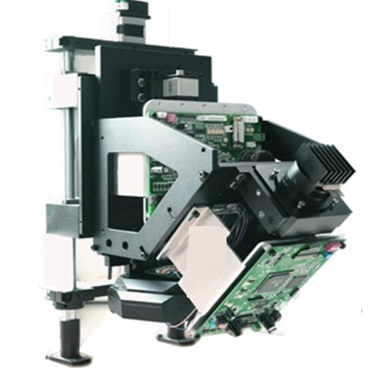

光学系统 |

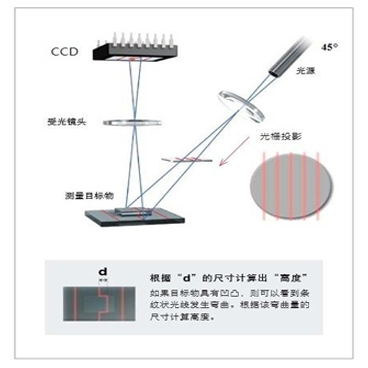

检测原理 |
多色彩矢量边界测量方法&相位移动测量法(PSI) |
|||
8 |
高度解析度 |
理论值0.67μm |
||||
9 |
相机品牌 |
德国进口IDS品牌 |
||||
10 |
相机像素 |
530万 |
||||
11 |
镜头数量 |
双远心镜头 |
||||
12 |
光源数量 |
6光源 |
||||
13 |
FOV尺寸 |
28mm/35mm/37mm/41mm |
||||
14 |
光学分辨率 |
12μm /13.8μm/14.5μm/16.3μm |
||||
15 |
检测速度 |
0.5s/FOV |
||||
16 |
软件部分 |
软件语言 |
中文 |
|||
17 |
编程软件 |
离、在线编程 |
||||
18 |
编程时间 |
5~10分钟 |
||||
19 |
编程模式、数据类型 |
Gerber Data 274D/274X、PCB扫描图片编程 |
||||
20 |
离线编程软件 |
标配离线编程软件 |
||||
21 |
SPC数据采集分析 |
标配 SPC |
||||
22 |
硬件部分 |
机架结构 |
整体铸造、丝杆、导轨 |
|||
23 |
驱动方式 |
伺服电机 |
||||
24 |
最小PCB尺寸 |
55*55mm |
||||
25 |
轨道模式 |
单轨 |
双轨 |
|||
26 |
最大PCB尺寸 |
400*330 |
600*500 |
1200*500 |
单轨模式:400*590 |
|
27 |
PCB参数 |
0.5~5.0mm ≤5.0 Kg |
||||
28 |
PCB允许元件高度 |
上:20mm,下:25mm |
||||
29 |
PCB工艺边宽 |
2~3mm |
||||
30 |
导轨宽度调整方式 |
手动/自动调宽 |
||||
31 |
PCB定位及夹紧方式 |
上定位,气缸夹紧 |
||||
32 |
导轨高度 |
900±20mm |
||||
33 |
轨道延长边 |
可节省进板口接驳台,长度:200mm,可免费赠送 |
||||
34 |
PCB传输方向 |
左向右/右向左(出厂时设置) |
||||
35 |
电脑部分 |
电脑主机、显示器 |
i7 CPU、16G、1TB、22' LCD (1920X1080) |
|||
36 |
操作系统 |
Windows 7 64位 |
||||
37 |
条码扫描功能 |
相机直接扫描、选配外置条码枪 |
||||
38 |
设备需求 |
设备尺寸(L*D*H) |
630*1620*1470 |
830*1620*1470 |
1700*1150*1500 |
630*1620*1470 |
39 |
电源规格 |
AC190~230V 50/60 Hz 1KVA |
||||
40 |
工作气压 |
0.35~0.6mpa |
||||
41 |
设备重量(Kg) |
1200kg |
1300kg |
1500kg |
1350kg |
|
42 |
设备服务 |
软件升级服务 |
终身免费升级 |
|||
43 |
保修期限 |
整机壹年保修 |
||||
44 |
培训服务 |
保修期内免费培训,保修期外到原厂培训免费 |
||||
45 |
选配项目 |
条码扫描装置或软件、BAD MARK 数据输出模块、印刷机通信、离线编程或维修工作站、SPC软件订制、3D 投影检测、整机延长保修服务、软件功能订制、精度检测/校正工具、NG/OK BUFFER 功能、双显示器显示; |
